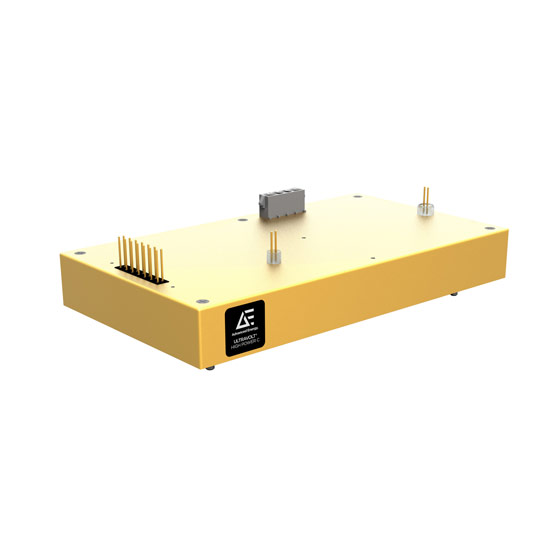

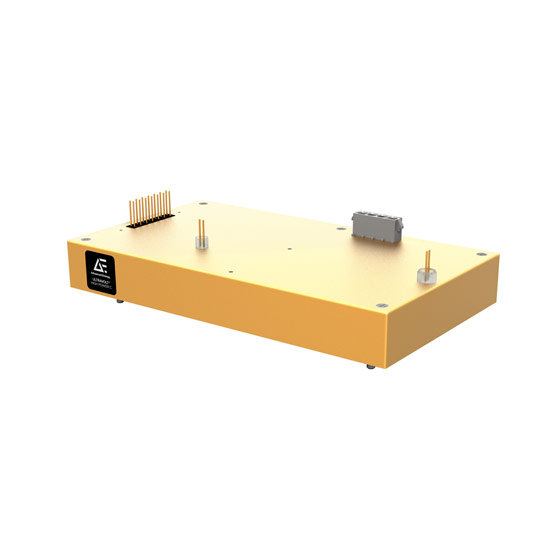

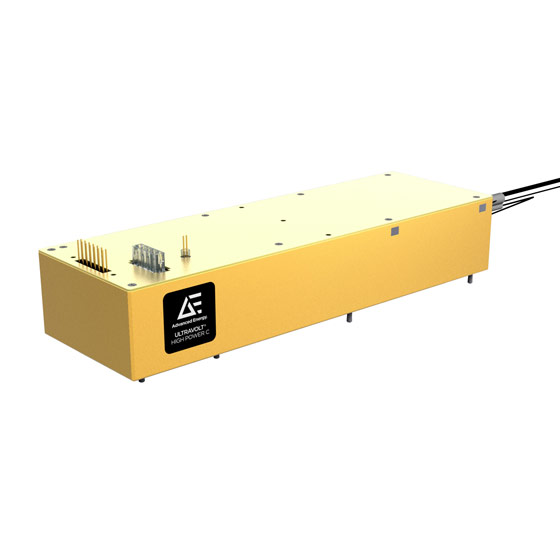

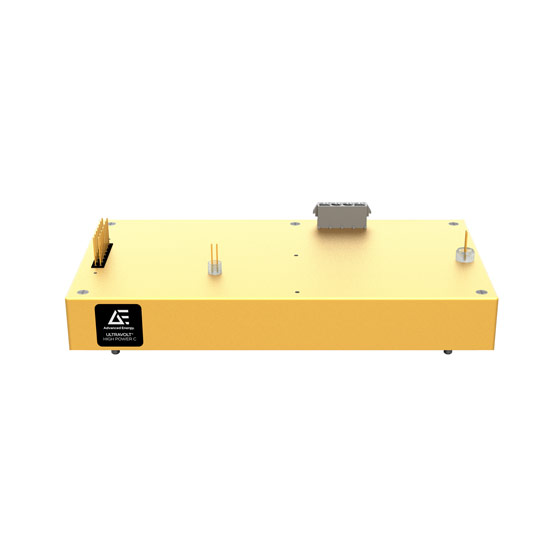

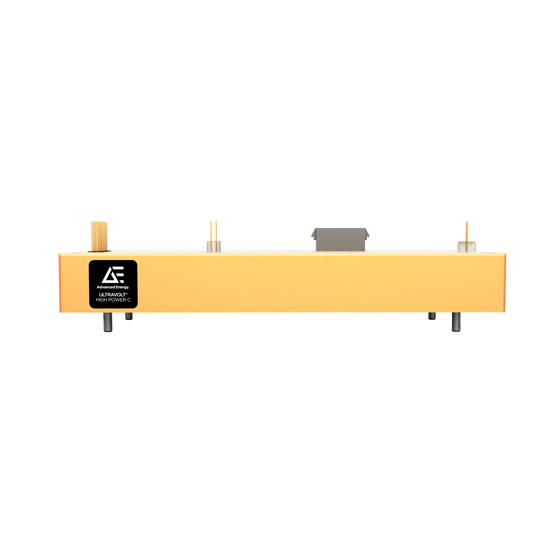

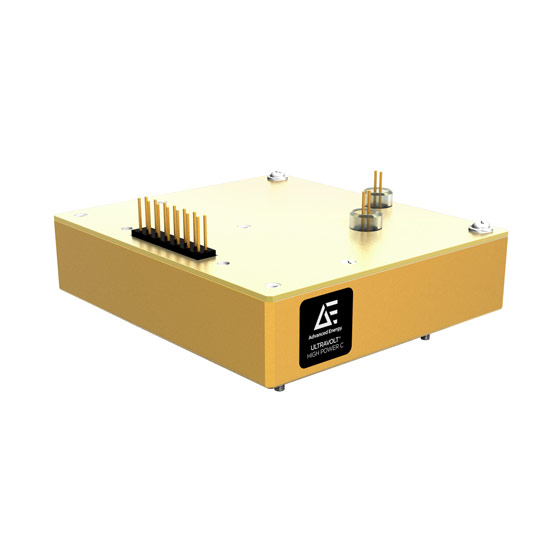

High Power C Series

Active

Capacitor-Charging Supply Ideal for > 30 W Applications

The High Power C series of regulated DC-to-DC supplies is optimal for your laser, capacitor charging, pulsed power, pulse generator, and test equipment applications. A wide range of high-power-density models allows you to cover an output range of 125 VDC to 60,000 VDC. Available in single-output positive or negative polarities, the supplies offer from 30 W to 250 W of fast-rise charging power with less than 1% overshoot and <10,000 ppm ripple from a 24 VDC input. The series offers voltage/current control and monitoring from one of the several available analog interfaces and features a temperature coefficient of 25 ppm/℃. Various electrical and mechanical integration options are available.

特徴

  • Fast-rise charging power delivered from an optimized design
  • Limited overshoot, typically less than 1% of high voltage setpoint, depending on the application
  • High power-to-package size ratio
  • Full-featured analog interface includes voltage/current controls and monitors
  • Selection of electrical and mechanical integration options

メリット

  • Reduce system footprint and simplify packaging requirements
  • Achieve higher system throughput with quick capacitor charging
  • Minimize stress on storage capacitors, enhance system reliability, simplify product design
  • Provide more responsive and adaptable control of high voltage capacitor charging
  • Expand mechanical integration and interconnection possibilities

仕様

出力電力 (W): 60 to 250
マウントタイプ: Through Hole, Surface Mount
最小出力電流 (A): 0.001
最大出力電流 (A): 2
出力電圧範囲 (V): 0 to 60,000
最小出力(W): 60
最大出力(W): 250
Minimum Input Voltage (V): 23
すべての仕様 仕様の崩壊

在庫チェック

モデル番号
制御タイプ 最大出力(W) 最大出力電圧 (V) 出力数 リップル(ppm) 温度係数 出力タイプ サンプル 購入
1/2C24-N125 アクティブ, 在庫あり Analog 125 0.5 1 10000 50 Unipolar リクエスト 購入
1/2C24-N125-25PPM Active, お問い合わせ Analog 125 0.5 1 10000 25 Unipolar お問い合わせ 購入
1/2C24-N250 Active, お問い合わせ Analog 250 0.5 1 10000 50 Unipolar お問い合わせ 購入
1/2C24-N250-25PPM Active, お問い合わせ Analog 250 0.5 1 10000 25 Unipolar お問い合わせ 購入
1/2C24-N60 アクティブ, 在庫あり Analog 60 0.5 1 10000 50 Unipolar リクエスト 購入
1/2C24-N60-25PPM Active, お問い合わせ Analog 60 0.5 1 10000 25 Unipolar お問い合わせ 購入
1/2C24-P125 アクティブ, 在庫あり Analog 125 0.5 1 10000 50 Unipolar リクエスト 購入
1/2C24-P125-25PPM Active, お問い合わせ Analog 125 0.5 1 10000 25 Unipolar お問い合わせ 購入
1/2C24-P250 アクティブ, 在庫あり Analog 250 0.5 1 10000 50 Unipolar リクエスト 購入
1/2C24-P250-25PPM Active, お問い合わせ Analog 250 0.5 1 10000 25 Unipolar お問い合わせ 購入
1/2C24-P60 アクティブ, 在庫あり Analog 60 0.5 1 10000 50 Unipolar リクエスト 購入
1/2C24-P60-25PPM Active, お問い合わせ Analog 60 0.5 1 10000 25 Unipolar お問い合わせ 購入
1/4C24-N125 Active, お問い合わせ Analog 125 0.25 1 10000 50 Unipolar お問い合わせ 購入
1/4C24-N125-25PPM Active, お問い合わせ Analog 125 0.25 1 10000 25 Unipolar お問い合わせ 購入
1/4C24-N250 Active, お問い合わせ Analog 250 0.25 1 10000 50 Unipolar お問い合わせ 購入
1/4C24-N250-25PPM Active, お問い合わせ Analog 250 0.25 1 10000 25 Unipolar お問い合わせ 購入
1/4C24-N60 Active, お問い合わせ Analog 60 0.25 1 10000 50 Unipolar お問い合わせ 購入
1/4C24-N60-25PPM Active, お問い合わせ Analog 60 0.25 1 10000 25 Unipolar お問い合わせ 購入
1/4C24-P125 アクティブ, 在庫あり Analog 125 0.25 1 10000 50 Unipolar リクエスト 購入
1/4C24-P125-25PPM Active, お問い合わせ Analog 125 0.25 1 10000 25 Unipolar お問い合わせ 購入
1/4C24-P250 アクティブ, 在庫あり Analog 250 0.25 1 10000 50 Unipolar リクエスト 購入
1/4C24-P250-25PPM Active, お問い合わせ Analog 250 0.25 1 10000 25 Unipolar お問い合わせ 購入
1/4C24-P60 アクティブ, 在庫あり Analog 60 0.25 1 10000 50 Unipolar リクエスト 購入
1/4C24-P60-25PPM Active, お問い合わせ Analog 60 0.25 1 10000 25 Unipolar お問い合わせ 購入
1/8C24-N125 Active, お問い合わせ Analog 125 0.125 1 10000 50 Unipolar お問い合わせ 購入
1/8C24-N125-25PPM Active, お問い合わせ Analog 125 0.125 1 10000 25 Unipolar お問い合わせ 購入
1/8C24-N250 Active, お問い合わせ Analog 250 0.125 1 10000 50 Unipolar お問い合わせ 購入
1/8C24-N250-25PPM Active, お問い合わせ Analog 250 0.125 1 10000 25 Unipolar お問い合わせ 購入
1/8C24-N60 Active, お問い合わせ Analog 60 0.125 1 10000 50 Unipolar お問い合わせ 購入
1/8C24-N60-25PPM Active, お問い合わせ Analog 60 0.125 1 10000 25 Unipolar お問い合わせ 購入
1/8C24-P125 Active, お問い合わせ Analog 125 0.125 1 10000 50 Unipolar お問い合わせ 購入
1/8C24-P125-25PPM Active, お問い合わせ Analog 125 0.125 1 10000 25 Unipolar お問い合わせ 購入
1/8C24-P250 Active, お問い合わせ Analog 250 0.125 1 10000 50 Unipolar お問い合わせ 購入
1/8C24-P250-25PPM Active, お問い合わせ Analog 250 0.125 1 10000 25 Unipolar お問い合わせ 購入
1/8C24-P60 Active, お問い合わせ Analog 60 0.125 1 10000 50 Unipolar お問い合わせ 購入
1/8C24-P60-25PPM Active, お問い合わせ Analog 60 0.125 1 10000 25 Unipolar お問い合わせ 購入
10C24-N125 アクティブ, 在庫あり Analog 125 10 1 10000 50 Unipolar リクエスト 購入
10C24-N125-25PPM Active, お問い合わせ Analog 125 10 1 10000 25 Unipolar お問い合わせ 購入
10C24-N250 Active, お問い合わせ Analog 250 10 1 10000 50 Unipolar お問い合わせ 購入
10C24-N250-25PPM Active, お問い合わせ Analog 250 10 1 10000 25 Unipolar お問い合わせ 購入
10C24-N60 Active, お問い合わせ Analog 60 10 1 10000 50 Unipolar お問い合わせ 購入
10C24-N60-25PPM Active, お問い合わせ Analog 60 10 1 10000 25 Unipolar お問い合わせ 購入
10C24-P125 アクティブ, 在庫あり Analog 125 10 1 10000 50 Unipolar リクエスト 購入
10C24-P125-25PPM Active, お問い合わせ Analog 125 10 1 10000 25 Unipolar お問い合わせ 購入
10C24-P250 アクティブ, 在庫あり Analog 250 10 1 10000 50 Unipolar リクエスト 購入
10C24-P250-25PPM Active, お問い合わせ Analog 250 10 1 10000 25 Unipolar お問い合わせ 購入
10C24-P60 Active, お問い合わせ Analog 60 10 1 10000 50 Unipolar お問い合わせ 購入
10C24-P60-25PPM Active, お問い合わせ Analog 60 10 1 10000 25 Unipolar お問い合わせ 購入
12C24-N125 アクティブ, 在庫あり Analog 125 12 1 10000 50 Unipolar リクエスト 購入
12C24-N125-25PPM Active, お問い合わせ Analog 125 12 1 10000 25 Unipolar お問い合わせ 購入
12C24-N250 Active, お問い合わせ Analog 250 12 1 10000 50 Unipolar お問い合わせ 購入
12C24-N250-25PPM Active, お問い合わせ Analog 250 12 1 10000 25 Unipolar お問い合わせ 購入
12C24-N60 アクティブ, 在庫あり Analog 60 12 1 10000 50 Unipolar リクエスト 購入
12C24-N60-25PPM Active, お問い合わせ Analog 60 12 1 10000 25 Unipolar お問い合わせ 購入
12C24-P125 アクティブ, 在庫あり Analog 125 12 1 10000 50 Unipolar リクエスト 購入
12C24-P125-25PPM Active, お問い合わせ Analog 125 12 1 10000 25 Unipolar お問い合わせ 購入
12C24-P250 アクティブ, 在庫あり Analog 250 12 1 10000 50 Unipolar リクエスト 購入
12C24-P250-25PPM Active, お問い合わせ Analog 250 12 1 10000 25 Unipolar お問い合わせ 購入
12C24-P60 アクティブ, 在庫あり Analog 60 12 1 10000 50 Unipolar リクエスト 購入
12C24-P60-25PPM Active, お問い合わせ Analog 60 12 1 10000 25 Unipolar お問い合わせ 購入
15C24-N125 アクティブ, 在庫あり Analog 125 15 1 10000 50 Unipolar リクエスト 購入
15C24-N125-25PPM Active, お問い合わせ Analog 125 15 1 10000 25 Unipolar お問い合わせ 購入
15C24-N250 Active, お問い合わせ Analog 250 15 1 10000 50 Unipolar お問い合わせ 購入
15C24-N250-25PPM Active, お問い合わせ Analog 250 15 1 10000 25 Unipolar お問い合わせ 購入
15C24-N60 Active, お問い合わせ Analog 60 15 1 10000 50 Unipolar お問い合わせ 購入
15C24-N60-25PPM Active, お問い合わせ Analog 60 15 1 10000 25 Unipolar お問い合わせ 購入
15C24-P125 アクティブ, 在庫あり Analog 125 15 1 10000 50 Unipolar リクエスト 購入
15C24-P125-25PPM Active, お問い合わせ Analog 125 15 1 10000 25 Unipolar お問い合わせ 購入
15C24-P250 Active, お問い合わせ Analog 250 15 1 10000 50 Unipolar お問い合わせ 購入
15C24-P250-25PPM Active, お問い合わせ Analog 250 15 1 10000 25 Unipolar お問い合わせ 購入
15C24-P60 アクティブ, 在庫あり Analog 60 15 1 10000 50 Unipolar リクエスト 購入
15C24-P60-25PPM Active, お問い合わせ Analog 60 15 1 10000 25 Unipolar お問い合わせ 購入
1C24-N125 Active, お問い合わせ Analog 125 1 1 10000 50 Unipolar お問い合わせ 購入
1C24-N125-25PPM Active, お問い合わせ Analog 125 1 1 10000 25 Unipolar お問い合わせ 購入
1C24-N250 Active, お問い合わせ Analog 250 1 1 10000 50 Unipolar お問い合わせ 購入
1C24-N250-25PPM Active, お問い合わせ Analog 250 1 1 10000 25 Unipolar お問い合わせ 購入
1C24-N60 Active, お問い合わせ Analog 60 1 1 10000 50 Unipolar お問い合わせ 購入
1C24-N60-25PPM Active, お問い合わせ Analog 60 1 1 10000 25 Unipolar お問い合わせ 購入
1C24-P125 アクティブ, 在庫あり Analog 125 1 1 10000 50 Unipolar リクエスト 購入
1C24-P125-25PPM Active, お問い合わせ Analog 125 1 1 10000 25 Unipolar お問い合わせ 購入
1C24-P250 アクティブ, 在庫あり Analog 250 1 1 10000 50 Unipolar リクエスト 購入
1C24-P250-25PPM Active, お問い合わせ Analog 250 1 1 10000 25 Unipolar お問い合わせ 購入
1C24-P60 Active, お問い合わせ Analog 60 1 1 10000 50 Unipolar お問い合わせ 購入
1C24-P60-25PPM Active, お問い合わせ Analog 60 1 1 10000 25 Unipolar お問い合わせ 購入
20C24-N125 アクティブ, 在庫あり Analog 125 20 1 10000 50 Unipolar リクエスト 購入
20C24-N125-25PPM Active, お問い合わせ Analog 125 20 1 10000 25 Unipolar お問い合わせ 購入
20C24-N250 Active, お問い合わせ Analog 250 20 1 10000 50 Unipolar お問い合わせ 購入
20C24-N250-25PPM Active, お問い合わせ Analog 250 20 1 10000 25 Unipolar お問い合わせ 購入
20C24-N60 アクティブ, 在庫あり Analog 60 20 1 10000 50 Unipolar リクエスト 購入
20C24-N60-25PPM Active, お問い合わせ Analog 60 20 1 10000 25 Unipolar お問い合わせ 購入
20C24-P125 Active, お問い合わせ Analog 125 20 1 10000 50 Unipolar お問い合わせ 購入
20C24-P125-25PPM Active, お問い合わせ Analog 125 20 1 10000 25 Unipolar お問い合わせ 購入
20C24-P250 アクティブ, 在庫あり Analog 250 20 1 10000 50 Unipolar リクエスト 購入
20C24-P250-25PPM Active, お問い合わせ Analog 250 20 1 10000 25 Unipolar お問い合わせ 購入
20C24-P60 アクティブ, 在庫あり Analog 60 20 1 10000 50 Unipolar リクエスト 購入
20C24-P60-25PPM Active, お問い合わせ Analog 60 20 1 10000 25 Unipolar お問い合わせ 購入
25C24-N125 アクティブ, 在庫あり Analog 125 25 1 10000 50 Unipolar リクエスト 購入
25C24-N125-25PPM Active, お問い合わせ Analog 125 25 1 10000 25 Unipolar お問い合わせ 購入
25C24-N250 Active, お問い合わせ Analog 250 25 1 10000 50 Unipolar お問い合わせ 購入
25C24-N250-25PPM Active, お問い合わせ Analog 250 25 1 10000 25 Unipolar お問い合わせ 購入
25C24-N60 アクティブ, 在庫あり Analog 60 25 1 10000 50 Unipolar リクエスト 購入
25C24-N60-25PPM Active, お問い合わせ Analog 60 25 1 10000 25 Unipolar お問い合わせ 購入
25C24-P125 アクティブ, 在庫あり Analog 125 25 1 10000 50 Unipolar リクエスト 購入
25C24-P125-25PPM Active, お問い合わせ Analog 125 25 1 10000 25 Unipolar お問い合わせ 購入
25C24-P250 Active, お問い合わせ Analog 250 25 1 10000 50 Unipolar お問い合わせ 購入
25C24-P250-25PPM Active, お問い合わせ Analog 250 25 1 10000 25 Unipolar お問い合わせ 購入
25C24-P60 アクティブ, 在庫あり Analog 60 25 1 10000 50 Unipolar リクエスト 購入
25C24-P60-25PPM Active, お問い合わせ Analog 60 25 1 10000 25 Unipolar お問い合わせ 購入
2C24-N125 アクティブ, 在庫あり Analog 125 2 1 10000 50 Unipolar リクエスト 購入
2C24-N125-25PPM Active, お問い合わせ Analog 125 2 1 10000 25 Unipolar お問い合わせ 購入
2C24-N250 Active, お問い合わせ Analog 250 2 1 10000 50 Unipolar お問い合わせ 購入
2C24-N250-25PPM Active, お問い合わせ Analog 250 2 1 10000 25 Unipolar お問い合わせ 購入
2C24-N60 Active, お問い合わせ Analog 60 2 1 10000 50 Unipolar お問い合わせ 購入
2C24-N60-25PPM Active, お問い合わせ Analog 60 2 1 10000 25 Unipolar お問い合わせ 購入
2C24-P125 Active, お問い合わせ Analog 125 2 1 10000 50 Unipolar お問い合わせ 購入
2C24-P125-25PPM Active, お問い合わせ Analog 125 2 1 10000 25 Unipolar お問い合わせ 購入
2C24-P250 アクティブ, 在庫あり Analog 250 2 1 10000 50 Unipolar リクエスト 購入
2C24-P250-25PPM Active, お問い合わせ Analog 250 2 1 10000 25 Unipolar お問い合わせ 購入
2C24-P60 アクティブ, 在庫あり Analog 60 2 1 10000 50 Unipolar リクエスト 購入
2C24-P60-25PPM Active, お問い合わせ Analog 60 2 1 10000 25 Unipolar お問い合わせ 購入
30C24-N125 Active, お問い合わせ Analog 125 30 1 10000 50 Unipolar お問い合わせ 購入
30C24-N125-25PPM Active, お問い合わせ Analog 125 30 1 10000 25 Unipolar お問い合わせ 購入
30C24-N250 Active, お問い合わせ Analog 250 30 1 10000 50 Unipolar お問い合わせ 購入
30C24-N250-25PPM Active, お問い合わせ Analog 250 30 1 10000 25 Unipolar お問い合わせ 購入
30C24-N60 アクティブ, 在庫あり Analog 60 30 1 10000 50 Unipolar リクエスト 購入
30C24-N60-25PPM Active, お問い合わせ Analog 60 30 1 10000 25 Unipolar お問い合わせ 購入
30C24-P125 アクティブ, 在庫あり Analog 125 30 1 10000 50 Unipolar リクエスト 購入
30C24-P125-25PPM Active, お問い合わせ Analog 125 30 1 10000 25 Unipolar お問い合わせ 購入
30C24-P250 アクティブ, 在庫あり Analog 250 30 1 10000 50 Unipolar リクエスト 購入
30C24-P250-25PPM Active, お問い合わせ Analog 250 30 1 10000 25 Unipolar お問い合わせ 購入
30C24-P60 アクティブ, 在庫あり Analog 60 30 1 10000 50 Unipolar リクエスト 購入
30C24-P60-25PPM Active, お問い合わせ Analog 60 30 1 10000 25 Unipolar お問い合わせ 購入
40C24-N125 Active, お問い合わせ Analog 125 40 1 10000 50 Unipolar お問い合わせ 購入
40C24-N125-25PPM Active, お問い合わせ Analog 125 40 1 10000 25 Unipolar お問い合わせ 購入
40C24-N250 Active, お問い合わせ Analog 250 40 1 10000 50 Unipolar お問い合わせ 購入
40C24-N250-25PPM Active, お問い合わせ Analog 250 40 1 10000 25 Unipolar お問い合わせ 購入
40C24-N60 Active, お問い合わせ Analog 60 40 1 10000 50 Unipolar お問い合わせ 購入
40C24-N60-25PPM Active, お問い合わせ Analog 60 40 1 10000 25 Unipolar お問い合わせ 購入
40C24-P125 Active, お問い合わせ Analog 125 40 1 10000 50 Unipolar お問い合わせ 購入
40C24-P125-25PPM Active, お問い合わせ Analog 125 40 1 10000 25 Unipolar お問い合わせ 購入
40C24-P250 Active, お問い合わせ Analog 250 40 1 10000 50 Unipolar お問い合わせ 購入
40C24-P250-25PPM Active, お問い合わせ Analog 250 40 1 10000 25 Unipolar お問い合わせ 購入
40C24-P60 Active, お問い合わせ Analog 60 40 1 10000 50 Unipolar お問い合わせ 購入
40C24-P60-25PPM Active, お問い合わせ Analog 60 40 1 10000 25 Unipolar お問い合わせ 購入
4C24-N125 Active, お問い合わせ Analog 125 4 1 10000 50 Unipolar お問い合わせ 購入
4C24-N125-25PPM Active, お問い合わせ Analog 125 4 1 10000 25 Unipolar お問い合わせ 購入
4C24-N250 Active, お問い合わせ Analog 250 4 1 10000 50 Unipolar お問い合わせ 購入
4C24-N250-25PPM Active, お問い合わせ Analog 250 4 1 10000 25 Unipolar お問い合わせ 購入
4C24-N60 アクティブ, 在庫あり Analog 60 4 1 10000 50 Unipolar リクエスト 購入
4C24-N60-25PPM Active, お問い合わせ Analog 60 4 1 10000 25 Unipolar お問い合わせ 購入
4C24-P125 アクティブ, 在庫あり Analog 125 4 1 10000 50 Unipolar リクエスト 購入
4C24-P125-25PPM Active, お問い合わせ Analog 125 4 1 10000 25 Unipolar お問い合わせ 購入
4C24-P250 Active, お問い合わせ Analog 250 4 1 10000 50 Unipolar お問い合わせ 購入
4C24-P250-25PPM Active, お問い合わせ Analog 250 4 1 10000 25 Unipolar お問い合わせ 購入
4C24-P60 アクティブ, 在庫あり Analog 60 4 1 10000 50 Unipolar リクエスト 購入
4C24-P60-25PPM Active, お問い合わせ Analog 60 4 1 10000 25 Unipolar お問い合わせ 購入
50C24-N125 Active, お問い合わせ Analog 125 50 1 10000 50 Unipolar お問い合わせ 購入
50C24-N125-25PPM Active, お問い合わせ Analog 125 50 1 10000 25 Unipolar お問い合わせ 購入
50C24-N250 Active, お問い合わせ Analog 250 50 1 10000 50 Unipolar お問い合わせ 購入
50C24-N250-25PPM Active, お問い合わせ Analog 250 50 1 10000 25 Unipolar お問い合わせ 購入
50C24-N60 Active, お問い合わせ Analog 60 50 1 10000 50 Unipolar お問い合わせ 購入
50C24-N60-25PPM Active, お問い合わせ Analog 60 50 1 10000 25 Unipolar お問い合わせ 購入
50C24-P125 Active, お問い合わせ Analog 125 50 1 10000 50 Unipolar お問い合わせ 購入
50C24-P125-25PPM Active, お問い合わせ Analog 125 50 1 10000 25 Unipolar お問い合わせ 購入
50C24-P250 Active, お問い合わせ Analog 250 50 1 10000 50 Unipolar お問い合わせ 購入
50C24-P250-25PPM Active, お問い合わせ Analog 250 50 1 10000 25 Unipolar お問い合わせ 購入
50C24-P60 Active, お問い合わせ Analog 60 50 1 10000 50 Unipolar お問い合わせ 購入
50C24-P60-25PPM Active, お問い合わせ Analog 60 50 1 10000 25 Unipolar お問い合わせ 購入
60C24-N125 Active, お問い合わせ Analog 125 60 1 10000 50 Unipolar お問い合わせ 購入
60C24-N125-25PPM Active, お問い合わせ Analog 125 60 1 10000 25 Unipolar お問い合わせ 購入
60C24-N250 Active, お問い合わせ Analog 250 60 1 10000 50 Unipolar お問い合わせ 購入
60C24-N250-25PPM Active, お問い合わせ Analog 250 60 1 10000 25 Unipolar お問い合わせ 購入
60C24-N60 Active, お問い合わせ Analog 60 60 1 10000 50 Unipolar お問い合わせ 購入
60C24-N60-25PPM Active, お問い合わせ Analog 60 60 1 10000 25 Unipolar お問い合わせ 購入
60C24-P125 Active, お問い合わせ Analog 125 60 1
