CoolX600 Series

Active

Fanless 600 W, Intelligent, Modular Power Supply Platform

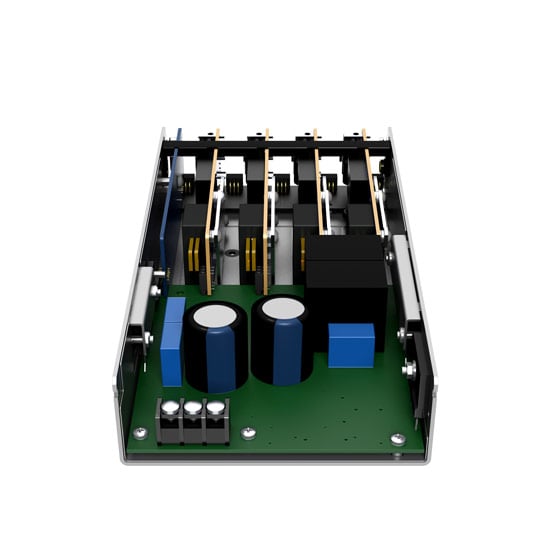

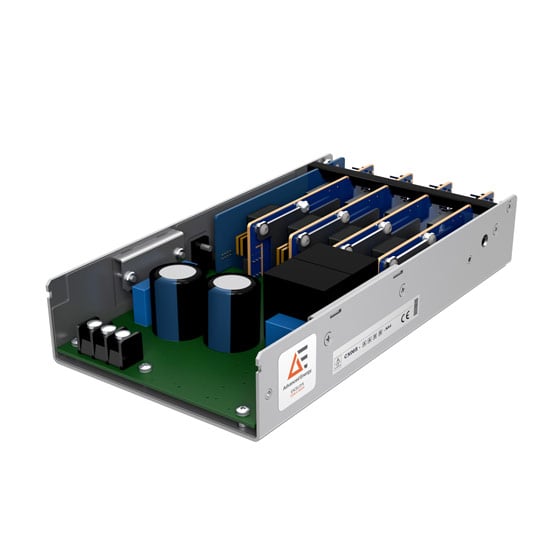

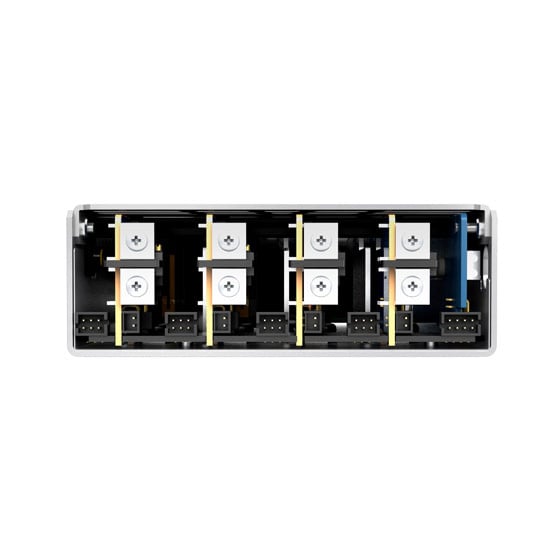

As the first fanless power supply to market, the revolutionary Excelsys CoolX®600 series is a convection-cooled, modular power supply platform offering comprehensive features and specifications. Boasting 93% efficiency, it delivers 600 W from a very compact 215.9 x 114.3 x 39.1 mm package. Two base models are available. The CX06S complies with the IEC60950 (second edition) for industrial applications and will comply with the upcoming IEC62368-1 standards. The CX06M carries the IEC60601-1 (third edition) and IEC60601-1-2 (fourth edition, EMC) certifications for medical applications. The CoolX600 can be populated with four CoolMods, providing up to eight isolated DC outputs that range from 1 to 58 V. Outputs can be parallel connected for higher currents and series connected for higher voltages (up to 232 VDC).

New CoolX-G option available on CoolX series. This option allows customers and safety agencies to carry out the full 4kVAC and 5.6Kvdc primary to secondary isolation test on complete power supply, exactly as it will be used and installed in their system with no modifications required.

特徴

  • 93% efficiency
  • No fans, acoustic noise, or vibrations
  • Safety approved to 5000 m altitude
  • MTBF > 400,000 hours

メリット

  • High Power Density: Natural, convection 600 W in a 215.9 mm x 114.3 mm x 39.1 mm package
  • Full Safety Agency Approvals: See Technical Specs for details
  • Intelligent Digital Power: PMBus® monitoring and control capabilities
  • User- and Field-Configurable: Configure outputs to setpoint voltages; connect in parallel/series for higher output current and/or voltages

仕様

出力電力 (W): 600
長さ(インチ): 8.5
幅(インチ): 4.5
高さ(インチ): 1.539
マウントタイプ: Base/Side Mounting, DIN-Rail Mounting
最小出力電流 (A): 1.96
最大出力電流 (A): 4.7
出力電圧範囲 (V): 1 to 348
すべての仕様 仕様の崩壊

在庫チェック

モデル番号
効率(%) 最小電圧 (V) 最大最大電圧 (V) 電流 (A) 公称電圧 (V) 最大出力(W) 出力数 サンプル 購入
CMA アクティブ, 在庫あり
CoolMod 2.5V-6.0V/21A (25A*),must be used with CoolX CoolPac/Flexicharge
93 2.5 6 30 5 150 1 リクエスト 購入
CMB アクティブ, 在庫あり
CoolMod 6.0V-15.0V/15A (23.3A*) ,must be used with CoolX CoolPac/Flexicharge
93 6 15 23.3 12 280 1 リクエスト 購入
CMC アクティブ, 在庫あり
CoolMod 15.0V-28.0V/8.33A (12.5A*),must be used with CoolX CoolPac/Flexicharge
93 15 18 12.5 24 300 1 リクエスト 購入
CMD アクティブ, 在庫あり
CoolMod 28.0V-58.0V/4.17A (6.25A*),must be used with CoolX CoolPac/Flexicharge
93 28 58 6.25 48 300 1 リクエスト 購入
CMDC アクティブ, 在庫あり
CoolMod Conformal Coated 28.0V-58.0V/4.17A (6.25A*),must be used with CoolX CoolPac/Flexicharge
93 28 58 6.25 48 300 1 リクエスト 購入
CMD-W01 アクティブ, 在庫あり
CoolMod Wide Trim, 3.0V-58.0V/4.17A (6.25A*),must be used with CoolX CoolPac/Flexicharge
93 3 58 6.25 48 300 1 リクエスト 購入
CME アクティブ, 在庫あり
CoolMod 22.8V-25.2V/25A (37.5A*),must be used with CoolX CoolPac
93 22.8 25.2 37.5 24 900 1 リクエスト 購入
CMF アクティブ, 在庫あり
CoolMod 45.6V-50.4V/12.5A (18.75A*) ,must be used with CoolX CoolPac
93 45.6 50.4 18.75 48 900 1 リクエスト 購入
CMG アクティブ, 在庫あり
CoolMod Dual 3.0V-30.0/3A (4A*),must be used with CoolX CoolPac/Flexicharge
93 200 2 リクエスト 購入
CMH アクティブ, 在庫あり
CoolMod Dual 3.0V-6.0V/6A (10A*), 3.0V-30.0V/3A (4A*),must be used with CoolX CoolPac/Flexicharge
93 180 2 リクエスト 購入
CMK アクティブ, 在庫あり
CoolMod 175V-205V/0.6A(1.0A*),must be used with CoolX CoolPac/Flexicharge
93 175 205 1 200 205 1 リクエスト 購入
CX06M-0000-N4A アクティブ, 在庫あり
600W Fanless Medical CoolPac, Screw Terminal Input, Low Leakage, 12V aux, 4 Slots, must be used with CoolX CoolMod
93 85 VAC Input 264 VAC Input 600 8 リクエスト 購入
CX06M-0000-N5B アクティブ, 在庫あり
600W Fanless Medical CoolPac, IEC input, Low leakage, 5V aux, 4 Slots, must be used with CoolX CoolMod
93 85 VAC Input 264 VAC Input 600 8 リクエスト 購入
CX06M-0000-N-A アクティブ, 在庫あり
600W Fanless Medical CoolPac, Screw Terminal Input, 12V aux, 4 Slots, must be used with CoolX CoolMod
93 85 VAC Input 264 VAC Input 600 8 リクエスト 購入
CX06M-0000-N-B アクティブ, 在庫あり
600W Fanless Medical CoolPac, Screw Terminal Input, 5V aux, 4 Slots, must be used with CoolX CoolMod
93 85 VAC Input 264 VAC Input 600 8 リクエスト 購入
CX06S-0000-C-A アクティブ, 在庫あり
600W Fanless Standard CoolPac, Conformal Coated, Screw Terminal Input, 12V aux, 4 Slots, must be used with CoolX CoolMod
93 85 VAC Input 264 VAC Input 600 8 リクエスト 購入
CX06S-0000-N-A アクティブ, 在庫あり
600W Fanless CoolPac, Screw Terminal Input, 12V aux, 4 Slots, must be used with CoolX CoolMod
93 85 VAC Input 264 VAC Input 600 8 リクエスト 購入
CX06S-0000-N-B アクティブ, 在庫あり
600W Fanless CoolPac, Screw Terminal Input, 5V aux, 4 Slots, must be used with CoolX CoolMod
93 85 VAC Input 264 VAC Input 600 8 リクエスト 購入
CX06S-0000-S-B アクティブ, 在庫あり
600W Fanless Standard CoolPac, Ruggedised MIL810G, Conformal coated, Screw Terminal Input, 5V aux, 4 Slots, must be used with CoolX CoolMod
93 85 VAC Input 264 VAC Input 600 8 リクエスト 購入

アクセサリー

CoolXPMBus GUI

The CoolX series PMBus interface facilitates operating parameter communications (e.g. output voltage, output current, and internal temperature) with other PMBus enabled devices.

ダウンロード

技術文書

タイトル タイプ
Electrosurgery Application Note (300 KB) アプリケーションノート
Heat Sink in Switch Power Supply Application Note (375 KB) アプリケーションノート
How to Select Power Supplies for High-Altitude Applications Application Note (2 MB) アプリケーションノート
I2C Basics Application Note (576 KB) アプリケーションノート
Immunity to ESD Application Note (206 KB) アプリケーションノート
Life Science Application Note (305 KB) アプリケーションノート
Medical Imaging Application Note (261 KB) アプリケーションノート
Medical Lasers and Aesthetic Equipment Application Note (337 KB) アプリケーションノート
Power Supplies for High-Altitude Applications (611 KB) アプリケーションノート
Semi F47-0706 Compliance: Voltage Sag Immunity Application Note (96 KB) アプリケーションノート
Embedded Power (5 MB) パンフレット
Low Voltage Medical Power Supplies Brochure (1 MB) パンフレット
Medical Power Supplies Brochure (11 MB) パンフレット
Rapid Modification & Value-Added Engineering Solutions (2 MB) パンフレット
Mass Spec Case Study: High Voltage and Fanless Configurable Products (403 KB) ケーススタディ
CoolX600 Data Sheet (2 MB) データシート
Medical Power Supplies Selector Guide (320 KB) ダイアグラム&チャート
4.5 Inch CoolX600 No Cover Terminal Connector STEP File (11 MB) ドローイング
4.5 Inch CoolX600 Overall Assembly with Cover Terminal Connector STEP File (12 MB) ドローイング
CoolX600 1x IEC STEP File (18 MB) ドローイング
CoolX600 1x Screw Terminal STEP File (19 MB) ドローイング
CoolX600 4x IEC STEP File (17 MB) ドローイング
Medical Equipment Power Supplies Checklist (917 KB) インフォグラフィック
CoolX600 Designers Manual (1 MB) マニュアル
CoolX600 Instruction Manual (3 MB) マニュアル
CX600 PMBus Manual (602 KB) マニュアル
CoolX Pmbus GUI (275 KB) ソフトウェア

テクニカル・ビデオ

比較する

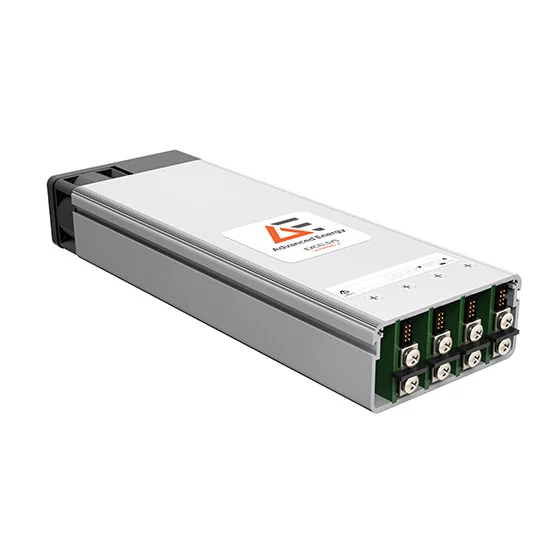

Model Coolx600 CoolX1000 Ultimod
長さ(インチ) 8.5 10 10
幅(インチ) 4.5 6.5 5
高さ(インチ) 1.539 1.539 1.75
最大出力(W) 600 1000 1200
