V Series
Active
Regulated, Compact Power Supply
The UltraVolt V series offers seven models ranging from 600 to 3000 VDC of maximum high voltage power. They are available in either single-output positive or negative polarities. The V series modules deliver up to 1 W of power from a 5, 12, 15, or 24 VDC input. Protection against reversed input polarity, short circuits, and arcing is standard. With a footprint under 1 in² (6.45 cm²), these modules are perfect for applications with limited board space.
特徴
- Small-footprint, lightweight, PCB-mountable package
- Wide selection of input and output voltage configurations
- Low output ripple, temperature coefficient, and line regulation (Analog interface with integral voltage control and voltage/current monitors)
- Integrated reverse polarity, short-circuit/arc, and overcurrent protection
メリット
- Meet product packaging requirements
- Design power subsystems around product needs — not high voltage module constraints
- Achieve higher precision than proportional-control high voltage supplies
- Enhance application performance through responsive control of high voltage output
- Increase power subsystem robustness and reliability
仕様
出力電力 (W): | 0.5 to 1 |
---|---|
長さ(インチ): | 1.81 |
幅(インチ): | 0.47 |
高さ(インチ): | 0.98 |
マウントタイプ: | Through Hole, Surface Mount |
最小出力電流 (A): | 0.000167 |
最大出力電流 (A): | 0.00167 |
出力電圧範囲 (V): | 0 to 3000 |
最小出力(W): | 0.5 |
最大出力(W): | 1 |
Minimum Input Voltage (V): | 5 |
最大入力電圧 (V): | 24 |
在庫チェック
モデル番号
サンプル
購入
|
制御タイプ | 最大出力(W) | 最大出力電圧 (V) | 出力数 | リップル(ppm) | 温度係数 | 出力タイプ | サンプル | 購入 |
---|---|---|---|---|---|---|---|---|---|
0.6V12-N0.5 アクティブ, 在庫あり | Analog | 0.5 | 0.6 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
0.6V12-P0.5 Active, お問い合わせ | Analog | 0.5 | 0.6 | 1 | 100 | 100 | Unipolar | お問い合わせ | 購入 |
0.6V15-N0.8 アクティブ, 在庫あり | Analog | 0.8 | 0.6 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
0.6V15-P0.8 アクティブ, 在庫あり | Analog | 0.8 | 0.6 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
0.6V24-N1 アクティブ, 在庫あり | Analog | 1 | 0.6 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
0.6V24-P1 Active, お問い合わせ | Analog | 1 | 0.6 | 1 | 100 | 100 | Unipolar | お問い合わせ | 購入 |
1.25V12-N0.5 アクティブ, 在庫あり | Analog | 0.5 | 1.25 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
1.25V12-P0.5 アクティブ, 在庫あり | Analog | 0.5 | 1.25 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
1.25V15-N0.8 アクティブ, 在庫あり | Analog | 0.8 | 1.25 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
1.25V15-P0.8 アクティブ, 在庫あり | Analog | 0.8 | 1.25 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
1.25V24-N1 アクティブ, 在庫あり | Analog | 1 | 1.25 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
1.25V24-P1 アクティブ, 在庫あり | Analog | 1 | 1.25 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
1.5V12-N0.5 アクティブ, 在庫あり | Analog | 0.5 | 1.5 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
1.5V12-P0.5 アクティブ, 在庫あり | Analog | 0.5 | 1.5 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
1.5V15-N0.8 アクティブ, 在庫あり | Analog | 0.8 | 1.5 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
1.5V15-P0.8 アクティブ, 在庫あり | Analog | 0.8 | 1.5 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
1.5V24-N1 アクティブ, 在庫あり | Analog | 1 | 1.5 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
1.5V24-P1 アクティブ, 在庫あり | Analog | 1 | 1.5 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
1V12-N0.5 アクティブ, 在庫あり | Analog | 0.5 | 1 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
1V12-P0.5 Active, お問い合わせ | Analog | 0.5 | 1 | 1 | 100 | 100 | Unipolar | お問い合わせ | 購入 |
1V15-N0.8 Active, お問い合わせ | Analog | 0.8 | 1 | 1 | 100 | 100 | Unipolar | お問い合わせ | 購入 |
1V15-P0.8 アクティブ, 在庫あり | Analog | 0.8 | 1 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
1V24-N1 アクティブ, 在庫あり | Analog | 1 | 1 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
1V24-P1 Active, お問い合わせ | Analog | 1 | 1 | 1 | 100 | 100 | Unipolar | お問い合わせ | 購入 |
2.5V12-N0.8 アクティブ, 在庫あり | Analog | 0.8 | 2.5 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
2.5V12-P0.8 アクティブ, 在庫あり | Analog | 0.8 | 2.5 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
2.5V24-N1 アクティブ, 在庫あり | Analog | 1 | 2.5 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
2.5V24-P1 アクティブ, 在庫あり | Analog | 1 | 2.5 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
2.5V5-N0.5 アクティブ, 在庫あり | Analog | 0.5 | 2.5 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
2.5V5-P0.5 アクティブ, 在庫あり | Analog | 0.5 | 2.5 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
2V12-N0.8 アクティブ, 在庫あり | Analog | 0.8 | 2 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
2V12-P0.8 アクティブ, 在庫あり | Analog | 0.8 | 2 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
2V24-N1 アクティブ, 在庫あり | Analog | 1 | 2 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
2V24-P1 アクティブ, 在庫あり | Analog | 1 | 2 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
2V5-N0.5 アクティブ, 在庫あり | Analog | 0.5 | 2 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
2V5-P0.5 アクティブ, 在庫あり | Analog | 0.5 | 2 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
3V12-N0.8 アクティブ, 在庫あり | Analog | 0.8 | 3 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
3V12-P0.8 アクティブ, 在庫あり | Analog | 0.8 | 3 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
3V24-N1 アクティブ, 在庫あり | Analog | 1 | 3 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
3V24-P1 アクティブ, 在庫あり | Analog | 1 | 3 | 1 | 100 | 100 | Unipolar | リクエスト | 購入 |
3V5-N0.5 Active, お問い合わせ | Analog | 0.5 | 3 | 1 | 100 | 100 | Unipolar | お問い合わせ | 購入 |
3V5-P0.5 Active, お問い合わせ | Analog | 0.5 | 3 | 1 | 100 | 100 | Unipolar | お問い合わせ | 購入 |
技術文書
比較する

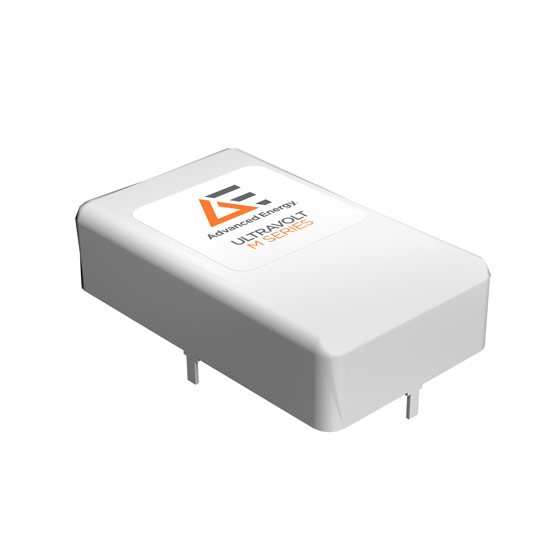

Model | V Series | M Series | MPM Series | D Series |
---|---|---|---|---|
長さ(インチ) | 1.81 | 1.85 | 1.5 | |
幅(インチ) | 0.47 | 1.1 | 1.5 | |
高さ(インチ) | 0.98 | 0.47 | 0.79 | |
出力電圧範囲 (V) | 0 to 3000 | 0 to 3000 | 500 to 3000 | 0 to 6000 |
最大出力(W) | 1 | 1 | 1.5 | 6 |
