Ultimod Series

Active

Modular Power Supplies With High Efficiency and High Reliability

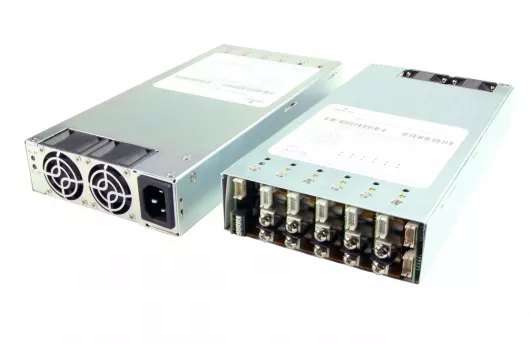

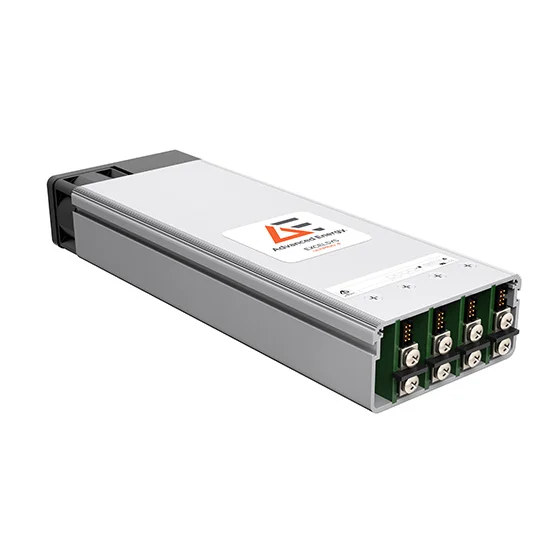

Advanced Energy's Excelsys Ultimod AC-DC modular power supplies combine high reliability, efficiency, and user flexibility to provide low-cost solutions for medical, life science, and industrial applications. The Ultimod series is available in two package sizes. The UX4 offers up to 600 W and accommodates up to four powerMods, and the UX6 delivers up to 1200 W and takes a maximum of six powerMods. With up to 12 isolated output voltages, you can parallel the outputs for higher current and series connect them for voltages as high as 348 VDC. Housed in a compact 1U form factor, the Ultimod comes with IEC 60601-1 (3rd Edition) and IEC 60950 (2nd Edition) safety approvals and SEMI F47 compliance.

特徴

  • 92% efficiency
  • Five-year warranty
  • SEMI F47 compliant
  • Up to 12 isolated DC outputs
  • Low acoustic noise for noise-sensitive applications

メリット

  • High Power Density: Up to 1200 W output power in a compact 1U form factor
  • Full Safety Agency Approvals: UL/EN60950 (second edition) and UL/EN60601-1 (third edition) compliant
  • User- and Field-Configurable: Suite of output signals and user-configurable functions increase design-in flexibility
  • High Reliability and Efficiency: 92% efficiency guarantees increased system reliability

仕様

出力電力 (W): 600 to 1200
長さ(インチ): 10
幅(インチ): 5
高さ(インチ): 1.75
マウントタイプ: Base/Side Mounting
出力電圧範囲 (V): 1 to 348
最小出力(W): 600
最大出力(W): 1200
すべての仕様 仕様の崩壊

在庫チェック

モデル番号
効率(%) 最小電圧 (V) 最大最大電圧 (V) 電流 (A) 公称電圧 (V) 最大出力(W) 出力数 サンプル 購入
UX4 アクティブ, 在庫あり
UltiMod 600W Standard/Medical powerPac, 4 Slots, must be used with powerMods
89 85 VAC Input 264 VAC Input 600 8 リクエスト 購入
UX4-02 アクティブ, 在庫あり
UltiMod 600W Standard/Medical powerPac, Reverse fan, 4 Slots, must be used with powerMods
89 85 VAC Input 264 VAC Input 600 8 リクエスト 購入
UX4-04 アクティブ, 在庫あり
UltiMod 600W Standard/Medical powerPac, Low Leakage, 4 Slots, must be used with powerMods
89 85 VAC Input 264 VAC Input 600 8 リクエスト 購入
UX4-06 アクティブ, 在庫あり
UltiMod 600W Standard/Medical powerPac, Reverse Fan, Low Leakage, 4 Slots, must be used with powerMods
89 85 VAC Input 264 VAC Input 600 8 リクエスト 購入
UX6 アクティブ, 在庫あり
UltiMod 1200W Standard/Medical powerPac, 6 Slots, must be used with powerMods
90 85 VAC Input 264 VAC Input 1200 12 リクエスト 購入
UX6-02 アクティブ, 在庫あり
UltiMod 1200W Standard/Medical powerPac, Reverse fan, 6 Slots, must be used with powerMods
90 85 VAC Input 264 VAC Input 1200 12 リクエスト 購入
UX6-04 アクティブ, 在庫あり
UltiMod 1200W Standard/Medical powerPac, Low Leakage, 6 Slots, must be used with powerMods
90 85 VAC Input 264 VAC Input 1200 12 リクエスト 購入
UX6-06 アクティブ, 在庫あり
UltiMod 1200W Standard/Medical powerPac, Reverse Fan, Low Leakage, 6 Slots, must be used with powerMods
90 85 VAC Input 264 VAC Input 1200 12 リクエスト 購入
UX6D0 アクティブ, 在庫あり
UltiMod 1200W Standard/Medical powerPac, Cable input, 6 Slots, must be used with powerMods
90 85 VAC Input 264 VAC Input 1200 12 リクエスト 購入
Xg1 アクティブ, 在庫あり
PowerMod 1.5V-3.6V/50A , must be used with Xgen/UltiMod powerPac
90 1.5 3.6 50 2.5 125 1 リクエスト 購入
Xg2 アクティブ, 在庫あり
PowerMod 3.2V–6.0V/40A , must be used with Xgen/UltiMod powerPac
90 3.2 6 40 5 200 1 リクエスト 購入
Xg3 アクティブ, 在庫あり
PowerMod 6.0V-15.0V/20A , must be used with Xgen/UltiMod powerPac
90 6 15 20 12 240 1 リクエスト 購入
Xg4 アクティブ, 在庫あり
PowerMod 12.0V-30.0V/10A , must be used with Xgen/UltiMod powerPac
90 12 30 10 24 240 1 リクエスト 購入
Xg5 アクティブ, 在庫あり
PowerMod 28.0V-58.0V/6A , must be used with Xgen/UltiMod powerPac
90 28 58 6 48 288 1 リクエスト 購入
Xg7C アクティブ, 在庫あり
PowerMod 5.0V-28.0V/5A , Conformal Coated, must be used with Xgen/UltiMod powerPac
90 5 28 3 24 120 1 リクエスト 購入
Xg8C アクティブ, 在庫あり
PowerMod Dual 5.0V-28.0/3A , Conformal Coatedmust be used with Xgen/UltiMod powerPac
90 144 2 リクエスト 購入
XgA アクティブ, 在庫あり
PowerMod 10.8V-15.6V/12.5A , must be used with Xgen/UltiMod powerPac
90 10.8 15.6 12.5 12 150 1 リクエスト 購入
XgAC アクティブ, 在庫あり
PowerMod 10.8V-15.6V/12.5A , Conformal Coated, must be used with Xgen/UltiMod powerPac
90 10.8 15.6 12.5 12 150 1 リクエスト 購入
XgB アクティブ, 在庫あり
PowerMod 19.2V-26.4V/8.3A , must be used with Xgen/UltiMod powerPac
90 19.2 26.4 8.3 24 200 1 リクエスト 購入
XgC アクティブ, 在庫あり
PowerMod 28.8V-39.6V/5.6A , must be used with Xgen/UltiMod powerPac
90 28.8 39.6 5.6 24 200 1 リクエスト 購入
XgCC アクティブ, 在庫あり
PowerMod 28.8V-39.6V/5.6A , Conformal Coated, must be used with Xgen/UltiMod powerPac
90 28.8 39.6 5.6 24 200 1 リクエスト 購入
XgD アクティブ, 在庫あり
PowerMod 38.5V-50.4V/4.2A , must be used with Xgen/UltiMod powerPac
90 38.5 50.4 4.2 48 200 1 リクエスト 購入
XgE アクティブ, 在庫あり
PowerMod 5.0V-28.0V/5A , must be used with Xgen/UltiMod powerPac
90 5 28 3 24 120 1 リクエスト 購入
XgEC アクティブ, 在庫あり
PowerMod 5.0V-28.0V/5A , Conformal Coated, must be used with Xgen/UltiMod powerPac
90 144 2 リクエスト 購入
XgF アクティブ, 在庫あり
PowerMod Dual 5.0V-28.0/3A , must be used with Xgen/UltiMod powerPac
90 144 2 リクエスト 購入
XgGC アクティブ, 在庫あり
PowerMod 1.5V-3.6V/40A , Conformal Coated, must be used with Xgen/UltiMod powerPac
90 1.5 3.6 50 2.5 100 1 リクエスト 購入
XgHC アクティブ, 在庫あり
PowerMod 3.2V–6.0V/36A , Conformal Coated, must be used with Xgen/UltiMod powerPac
90 3.2 6 40 5 180 1 リクエスト 購入
XgMC アクティブ, 在庫あり
PowerMod Wide Trim 1.0V-6.0V, Conformal Coated, must be used with Xgen/UltiMod powerPac
90 1 6 40 5 200 1 リクエスト 購入
XgNC アクティブ, 在庫あり
PowerMod Wide Trim 1.0V-15.0V, Conformal Coated, must be used with Xgen/UltiMod powerPac
90 1 15 20 12 240 1 リクエスト 購入
XgP アクティブ, 在庫あり
PowerMod Wide Trim 1.0V-30.0V, must be used with Xgen/UltiMod powerPac
90 1 30 10 24 240 1 リクエスト 購入
XgPC アクティブ, 在庫あり
PowerMod Wide Trim 1.0V-30.0V, Conformal Coated, must be used with Xgen/UltiMod powerPac
90 1 30 10 24 240 1 リクエスト 購入
XgQ アクティブ, 在庫あり
PowerMod Wide Trim 1.0V-58.0V, must be used with Xgen/UltiMod powerPac
90 1 58 6 48 288 1 リクエスト 購入
XgQC アクティブ, 在庫あり
PowerMod Wide Trim 1.0V-58.0V, Conformal Coated, must be used with Xgen/UltiMod powerPac
90 1 58 6 48 288 1 リクエスト 購入
XgR アクティブ, 在庫あり
PowerMod Reactive Load 12.0V-30.0V, must be used with Xgen/UltiMod powerPac
90 12 30 10 24 240 1 リクエスト 購入
XgRC アクティブ, 在庫あり
PowerMod Reactive Load 12.0V-30.0V, Conformal Coated, must be used with Xgen/UltiMod powerPac
90 12 30 10 24 240 1 リクエスト 購入
XgT アクティブ, 在庫あり
PowerMod Reactive Load 28.0-58.0V, must be used with Xgen/UltiMod powerPac
90 28 58 6 48 288 1 リクエスト 購入
XgTC アクティブ, 在庫あり
PowerMod Reactive Load 28.0-58.0V, Conformal Coated, must be used with Xgen/UltiMod powerPac
90 28 58 6 48 288 1 リクエスト 購入
XP1 アクティブ, 在庫あり
Xgen/UltiMod Parallel Links
リクエスト 購入
XS1 アクティブ, 在庫あり
Xgen/UltiMod Series Links
リクエスト 購入

アクセサリー

CoolXPMBus GUI

The CoolX series PMBus interface facilitates operating parameter communications (e.g. output voltage, output current, and internal temperature) with other PMBus enabled devices.

ダウンロード

技術文書

タイトル タイプ
Audible Noise in Switch Power Supply Application Note (199 KB) アプリケーションノート
Driving Halogen Lamps Application Note (275 KB) アプリケーションノート
Interpretation of MTBF Application Note (273 KB) アプリケーションノート
Low Leakage Medical Power Supplies Application Note (242 KB) アプリケーションノート
Medical Imaging Application Note (261 KB) アプリケーションノート
Methods of Protection, MOOPs and MOPPs on the Xgen and UltiMod Platforms Application Note (169 KB) アプリケーションノート
Reinforced Isolation Testing on a Power Supply Application Note (3 MB) アプリケーションノート
Semi F47-0706 Compliance: Voltage Sag Immunity Application Note (96 KB) アプリケーションノート
Thermal Management Application Note (180 KB) アプリケーションノート
Using the UltiMod to Charge Capacitors for Laser Driving Applications Report Application Note (852 KB) アプリケーションノート
Using the Xgen and UltiMod Platforms in Harsh Environments and the Use of Conformal Coating Application Note (158 KB) アプリケーションノート
Vtrim and Paralleling Application Note (511 KB) アプリケーションノート
Embedded Power (5 MB) パンフレット
Low Voltage Medical Power Supplies Brochure (1 MB) パンフレット
Medical Power Supplies Brochure (11 MB) パンフレット
Rapid Modification & Value-Added Engineering Solutions (2 MB) パンフレット
DIN-Rail Bracket (998 KB) データシート
UltiMod and Xgen 2x Standard 2x Dual IEC STEP File (15 MB) ドローイング
UltiMod and Xgen 3x Standard 3x Dual IEC Hi-Speed Fan STEP File (17 MB) ドローイング
UltiMod and Xgen 3x Standard 3x Dual IEC STEP File (16 MB) ドローイング
UltiMod and Xgen 4-Slot STEP File (2 MB) ドローイング
UltiMod and Xgen 4x Standard IEC Hi-Speed Fan STEP File (5 MB) ドローイング
UltiMod and Xgen 4x Standard Scew Terminal STEP File (5 MB) ドローイング
UltiMod and Xgen 6-Slot STEP File (2 MB) ドローイング
UltiMod and Xgen 6x Standard IEC Hi-Speed Fan STEP File (7 MB) ドローイング
UltiMod and Xgen Xmod 1 STEP File (301 KB) ドローイング
Xg 8 Modules STEP File (10 MB) ドローイング
AC/DC Modular Designer Manual (4 MB) マニュアル
Ultimod Instruction Manual (1 MB) マニュアル
CoolX Pmbus GUI (275 KB) ソフトウェア
Designing for a Medical Application: Choosing the Right Power Partner White Paper (238 KB) ホワイトペーパー
Redundant Power Supplies in Mission-Critical Applications White Paper (671 KB) ホワイトペーパー

比較する

Model Ultimod CoolX1000 Coolx600
長さ(インチ) 10 10 8.5
幅(インチ) 5 6.5 4.5
高さ(インチ) 1.75 1.539 1.539
最大出力(W) 1200 1000 600
