AVD50 Series

Active

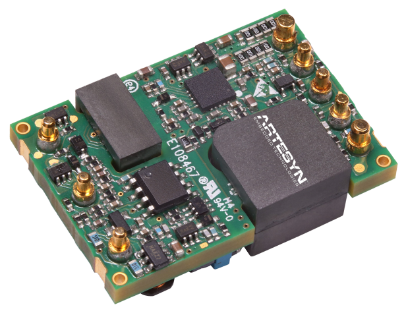

50 W Sixteenth-Brick Isolated DC-DC Converters

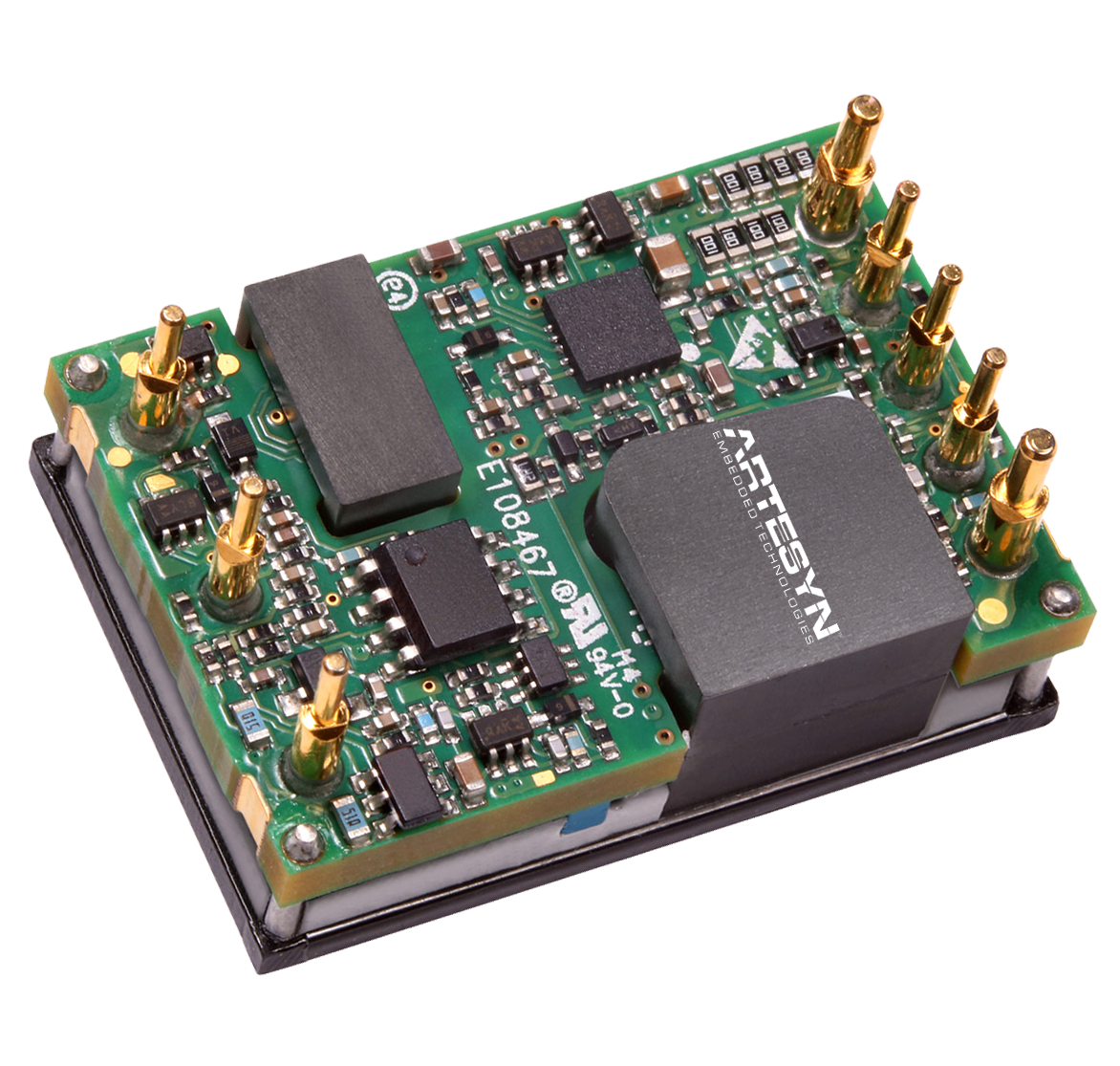

Advanced Energy’s AVD50 series sixteenth-brick isolated DC-DC converter provides a fully regulated 5 V output, capable of delivering up to 10 A. Used primarily for telecommunications, this 50 W converter employs open-frame construction, 91% efficiency, and an ambient operating temperature range of -40 to 85˚C. With a 2:1 input range of 36 to 75 VDC, this series is also available in a baseplate option for enhanced thermal performance. AVD50 series converters have an installed height of just 0.37 inch (9.5 mm), making them ideal for systems with demanding inter-board spacing requirements.

特徴

  • Delivers up to 10A output current
  • RoHS 6 compliant
  • Ultrahigh efficiency 92% typ. at full load
  • Wide input range: 36V ~ 75V
  • input voltage 36V-75VDC
  • output voltage 5VDC
  • output current 15A

メリット

  • Basic isolation
  • Excellent thermal performance
  • High power density
  • Low output noise
  • No minimum load requirement
  • Reflow soldering enabled
  • isolation basic insultaion

仕様

出力電力 (W): 50
長さ(インチ): 1.299
幅(インチ): 0.9
高さ(インチ): 0.35
マウントタイプ: BMP; SMT &Through Hole
最小出力電流 (A): 10
最大出力電流 (A): 10
出力電圧範囲 (V): 5V to 5V
すべての仕様 仕様の崩壊

在庫チェック

モデル番号
最小電圧 (V) 最大最大電圧 (V) 電流 (A) 公称電圧 (V) 出力数 サンプル 購入
AVD50-48S05-6L アクティブ, 在庫あり
50W 1/16th brick
5 5 10 5 1 リクエスト 購入
AVD50-48S05P-6L Active, お問い合わせ
50W 1/16th brick
5 5 10 5 1 お問い合わせ 購入
AVD50-48S05SL Active, お問い合わせ
50W 1/16th brick
5 5 10 5 1 お問い合わせ 購入

技術文書

タイトル タイプ
AVD50 Series Data Sheet Datasheet (320 KB) データシート
AVD50-48S05 Technical Reference Notes (1 MB) テクニカル・リファレンス
